رازگشایی از کدگذاری ابعاد باتری LiPo؛ چگونه کد روی باتری را بخوانیم؟

راهنمای جامع مهندسی برای درک ساختار کدهای ۶ رقمی باتری‌های لیتیوم پلیمر، تشخیص ضخامت، عرض، طول و ارتباط آن با ظرفیت نهایی سلول‌ها

📐 ۱. مقدمه‌ای بر اهمیت شناخت کدگذاری ابعاد باتری LiPo

وقتی دستگاه الکترونیکی شما، خواه یک هندزفری بلوتوث کوچک باشد، خواه یک کوادکوپتر حرفه‌ای یا حتی تبلت، دچار افت باتری می‌شود، اولین چالشی که با آن مواجه می‌شوید پیدا کردن یک باتری جایگزین است. برخلاف باتری‌های استوانه‌ای (مانند ۱۸۶۵۰) که سایز استانداردی دارند، باتری‌های لیتیوم پلیمر (LiPo) به دلیل ساختار کیسه‌ای (Pouch Cell) خود می‌توانند در ده‌ها هزار سایز مختلف تولید شوند.

این تنوع فوق‌العاده، گرچه دست طراحان صنعتی را برای ساخت دستگاه‌های باریک‌تر و جذاب‌تر باز گذاشته است، اما مصرف‌کنندگان را هنگام تعویض سردرگم می‌کند. یادگیری اصول کدگذاری ابعاد باتری LiPo کلید حل این مشکل است. تولیدکنندگان برای رفع این سردرگمی، یک زبان مشترک و بین‌المللی ایجاد کرده‌اند که به صورت یک کد چند رقمی روی بدنه نقره‌ای رنگ باتری‌ها چاپ یا لیزر می‌شود.

در این مقاله از هابی‌تک، به عنوان مرجع تخصصی تأمین باتری‌های لیتیومی، این کدها را کالبدشکافی کرده و به شما آموزش می‌دهیم که چگونه با یک نگاه، ابعاد فیزیکی و تناسب باتری را با محفظه دستگاه خود تشخیص دهید.

🔍 ۲. رمزگشایی از فرمت جهانی TTWWLL در باتری‌های پلیمری

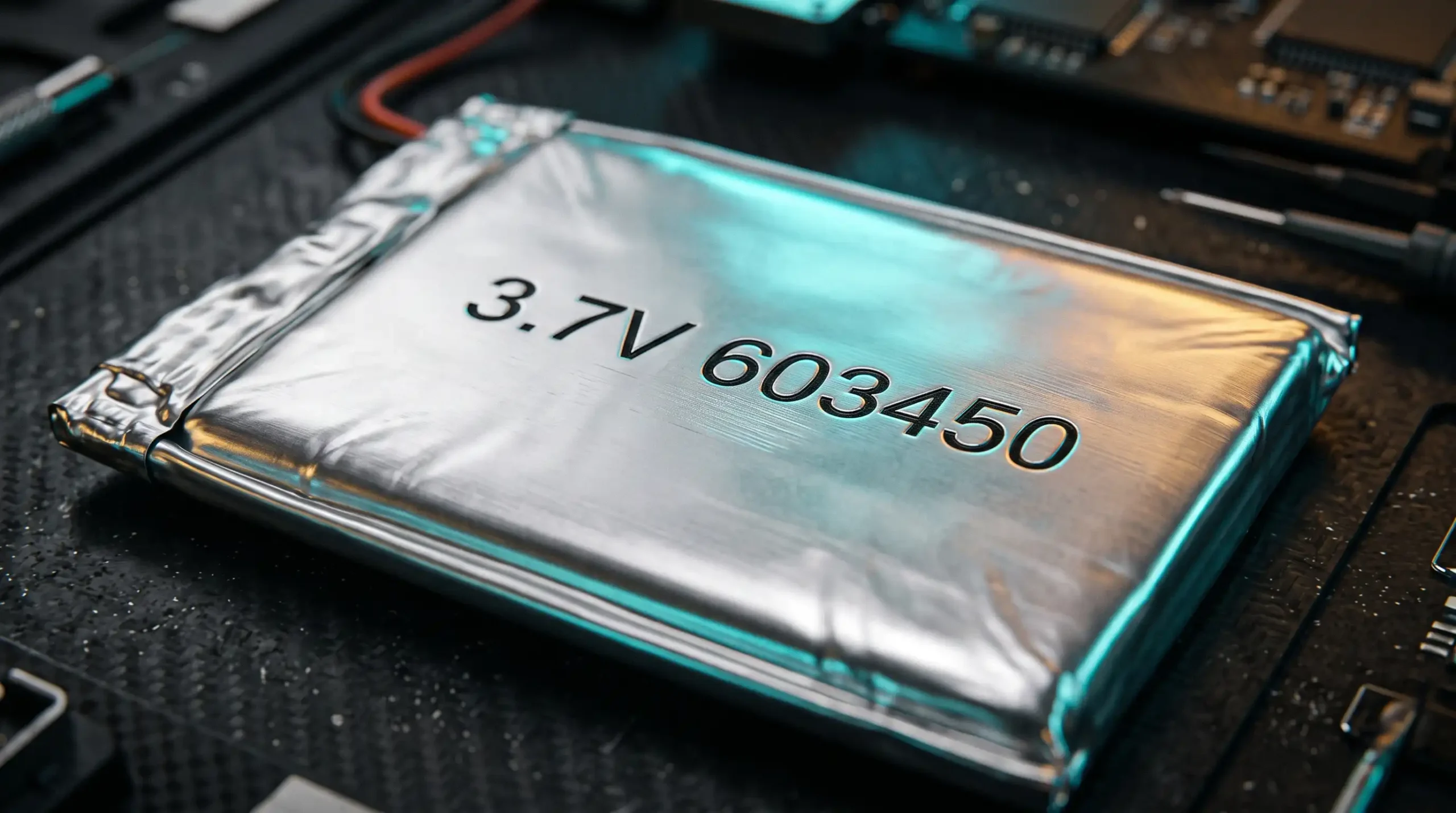

اگر به پوسته یک باتری LiPo نگاه کنید، احتمالاً رشته‌ای از اعداد مانند 3.7V 503048 750mAh را می‌بینید. در حالی که ولتاژ (۳.۷ ولت) و ظرفیت (۷۵۰ میلی‌آمپر ساعت) کاملاً واضح هستند، عدد 503048 دقیقاً همان راز پنهان ابعاد است.

فرمت استاندارد ۶ رقمی

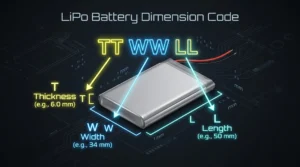

استاندارد جهانی کدگذاری ابعاد باتری LiPo معمولاً یک عدد ۶ رقمی است که به فرمت TTWWLL خوانده می‌شود. این حروف مخفف سه بعد فیزیکی اصلی باتری هستند:

• TT (Thickness): دو رقم اول نشان‌دهنده ضخامت باتری است.
• WW (Width): دو رقم دوم نشان‌دهنده عرض باتری است.
• LL (Length): دو رقم آخر نشان‌دهنده طول باتری است.

با دانستن این الگو، شما دیگر نیازی به جستجوهای طولانی در اینترنت برای پیدا کردن «باتری مخصوص دستگاه X» ندارید؛ کافیست محفظه باتری دستگاه را با کولیس اندازه بگیرید و کدی که با آن ابعاد همخوانی دارد را تهیه کنید.

📏 ۳. تحلیل ارقام: نحوه محاسبه دقیق ضخامت، عرض و طول

حالا که فرمت کلی را شناختیم، باید بدانیم واحد این اعداد چیست و چگونه خوانده می‌شوند. یک نکته بسیار ظریف مهندسی در خواندن این کدها وجود دارد که بسیاری از افراد مبتدی را به اشتباه می‌اندازد.

محاسبه ضخامت (TT) – دقت یک‌دهم میلی‌متر

برخلاف عرض و طول، ضخامت باتری در فضاهای بسته الکترونیکی بسیار بحرانی است. بنابراین، دو رقم اول (TT) بر حسب دهم میلی‌متر (۰.۱ میلی‌متر) محاسبه می‌شوند. برای به دست آوردن ضخامت واقعی، باید دو رقم اول را بین خودشان اعشار بزنید (یا بر ۱۰ تقسیم کنید).
مثال: اگر دو رقم اول 50 باشند، ضخامت باتری 5.0 میلی‌متر است. اگر 80 باشند، ضخامت 8.0 میلی‌متر است.

محاسبه عرض و طول (WW و LL) – دقت یک میلی‌متر

دو رقم میانی (WW) و دو رقم پایانی (LL) بسیار سرراست‌تر هستند. این اعداد مستقیماً بر حسب میلی‌متر (mm) بیان می‌شوند.
مثال: عدد 30 در وسط یعنی عرض باتری دقیقاً ۳۰ میلی‌متر است. عدد 48 در پایان یعنی طول باتری ۴۸ میلی‌متر است.

توجه به تلرانس (Tolerance) نیز ضروری است. در باتری‌های پلیمری، به دلیل ساختار منعطف و امکان تورم خفیف در حالت شارژ کامل، معمولاً ضخامت ممکن است ۰.۲ تا ۰.۵ میلی‌متر خطای مثبت داشته باشد. طراحان مدار همواره این تلرانس را در طراحی قاب پلاستیکی لحاظ می‌کنند.

💡 ۴. مثال‌های عملی: بررسی کدهای پرکاربرد در صنعت

بیایید این فرمول را روی چند نمونه از پرکاربردترین باتری‌های موجود در بازار که می‌توانید آن‌ها را از بخش باتری‌های هابی‌تک تهیه کنید، آزمایش کنیم:

همان‌طور که در جدول بالا مشاهده می‌کنید، گاهی باتری‌ها ممکن است طول و عرض یکسانی داشته باشند (مثلاً 603450 و 103450 هر دو ۳۴ در ۵۰ میلی‌متر هستند) اما ضخامت آن‌ها متفاوت است. انتخاب باتری با ضخامت بیشتر از حد مجاز، باعث اعمال فشار به قاب دستگاه و در نهایت سوراخ شدن یا تورم خطرناک سلول لیپو می‌شود.

🔋 ۵. رابطه مستقیم بین ابعاد فیزیکی و ظرفیت (mAh) باتری

آیا می‌توان از روی کدگذاری ابعاد باتری LiPo ظرفیت آن را حدس زد؟ پاسخ در علم فیزیک و چگالی انرژی نهفته است: بله، تا حد بسیار زیادی!

باتری‌های لیتیوم پلیمر، انرژی را در مواد شیمیایی داخل پوشش خود ذخیره می‌کنند. بنابراین، حجم فیزیکی باتری (طول × عرض × ضخامت) ارتباط مستقیمی با مقدار مواد فعال (آند و کاتد) و در نتیجه ظرفیت نهایی (میلی‌آمپر ساعت یا mAh) دارد. به عنوان یک قاعده سرانگشتی در صنعت لیتیوم پلیمر استاندارد (3.7V):

• هر ۱۰۰۰ میلی‌متر مکعب حجم باتری لیپو، به طور متوسط حدود ۸۰ الی ۱۰۰ میلی‌آمپر ساعت (mAh) ظرفیت تولید می‌کند.

این یعنی اگر شما یک باتری با کد 803040 (ابعاد ۸×۳۰×۴۰) داشته باشید، حجم آن ۹۶۰۰ میلی‌متر مکعب است. ظرفیت تقریبی این باتری بین ۸۰۰ تا ۱۰۰۰ میلی‌آمپر ساعت خواهد بود. اگر فروشنده‌ای باتری با همین ابعاد را با لیبل اغراق‌آمیز «۳۰۰۰ میلی‌آمپر» به شما معرفی کرد، با استفاده از علم کدگذاری ابعاد، بلافاصله متوجه خواهید شد که آن لیبل تقلبی (Fake Capacity) است.

🔤 ۶. حروف اختصاری و پسوندهای روی لیبل باتری LiPo

در کنار اعداد، گاهی حروفی را نیز روی پوسته نقره‌ای باتری‌ها مشاهده می‌کنید. شناخت این حروف برای مهندسان و تعمیرکاران، به ویژه در زمینه ساخت پک‌های پروازی و تعمیر باتری ابزارآلات بسیار حیاتی است.

• حرف S (Series): نشان‌دهنده تعداد سلول‌های سری شده است. مثلاً 3S یعنی سه سلول ۳.۷ ولتی سری شده‌اند که ولتاژ نهایی ۱۱.۱ ولت را می‌سازند (بسیار رایج در کوادکوپترها).
• حرف P (Parallel): نشان‌دهنده سلول‌های موازی است. 2P یعنی دو سلول برای افزایش ظرفیت موازی شده‌اند.
• حرف C (C-Rating یا Discharge Rate): این مهم‌ترین حرف برای باتری‌های High-Drain است. عدد کنار C (مثلاً 25C یا 50C) ضریب تخلیه جریان را نشان می‌دهد. اگر کوادکوپتر ریسینگ دارید، ابعاد باتری به تنهایی کافی نیست؛ باتری جایگزین باید ضریب C مساوی یا بالاتری داشته باشد تا در آسمان دچار افت ولتاژ (Voltage Sag) نشود.

🛠️ ۷. راهنمای انتخاب سایز جایگزین برای تعمیرات لوازم الکترونیکی

یکی از پرتکرارترین سوالات در واحد فنی هابی‌تک این است: «باتری من باد کرده و کد روی آن ناخوانا است. چگونه باتری جایگزین پیدا کنم؟»

یافتن باتری جایگزین با تسلط بر کدگذاری ابعاد باتری LiPo بسیار آسان است. مراحل زیر را دنبال کنید:

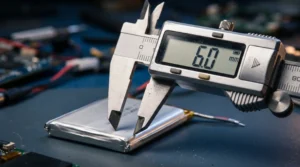

1. اندازه‌گیری محفظه: باتری باد کرده را خارج کنید. با یک کولیس (ترجیحاً پلاستیکی برای جلوگیری از اتصالی)، طول، عرض و عمق محفظه پلاستیکی دستگاه را اندازه بگیرید.
2. کسر حاشیه اطمینان: از عدد طول و عرض به دست آمده ۱ میلی‌متر، و از عدد عمق ۰.۵ میلی‌متر کسر کنید تا فضای تورم طبیعی باتری حفظ شود.
3. تولید کد TTWWLL: اعداد جدید را به فرمت ۶ رقمی تبدیل کنید و در فروشگاه‌ها به دنبال کدی بگردید که مساوی یا اندکی کوچکتر از عدد شما باشد.
4. انعطاف‌پذیری در انتخاب: هرگز نگران ظرفیت (mAh) کمتر یا بیشتر نباشید؛ تا زمانی که ولتاژ (۳.۷ ولت) یکسان است و باتری به صورت فیزیکی درون قاب دستگاه جا می‌شود، دستگاه شما بدون مشکل و خطر کار خواهد کرد.

💡 مشاوره تخصصی و خرید انواع باتری لیپو با سایز دلخواه

اگر در خواندن کد باتری خود مشکل دارید یا به دنبال ابعاد بسیار خاصی برای پروژه‌های رباتیک و الکترونیک خود هستید، تیم تأمین و مهندسی هابی‌تک آماده راهنمایی شماست.
