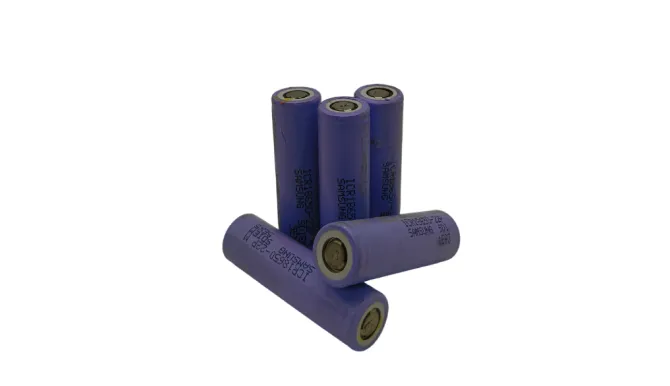

باتری لیتیومی سامسونگ 22P-M-5C-2200mAh (استوک)

مقدمه

این  معرفی به بررسی تخصصی باتری لیتیومی سامسونگ 22P-M-5C-2200mAh می‌پردازد. این مدل خاص که در دسته باتری‌های استوک قرار می‌گیرد، فرصتی عالی برای تأمین انرژی مورد نیاز پروژه‌های الکترونیکی با هزینه‌ای بهینه فراهم می‌آورد، البته با در نظر گرفتن ملاحظات خاص مربوط به ماهیت استوک بودن. هدف ما ارائه اطلاعاتی جامع و دقیق است تا شما بتوانید با آگاهی کامل، بهترین تصمیم را برای خرید و استفاده از این محصول بگیرید.

آشنایی با مفهوم استوک (Stock) در باتری‌ها

واژه “استوک” (Stock) در حوزه باتری‌ها به باتری‌هایی اطلاق می‌شود که معمولاً از دستگاه‌های اصلی (مانند لپ‌تاپ‌های کارکرده، ابزارهای برقی یا پکیج‌های صنعتی) بازیافت شده یا به عنوان موجودی انبار باقی مانده‌اند. این باتری‌ها معمولاً تست‌های اولیه سلامت (SoH – State of Health) و ظرفیت (Capacity) را پشت سر گذاشته‌اند، اما ممکن است به دلیل استفاده کوتاه مدت یا عمر انبارداری، کمی از ظرفیت اولیه خود کاسته باشند.

مزیت اصلی خرید باتری استوک سامسونگ، قیمت بسیار مناسب‌تر نسبت به باتری‌های نو است. این امر به خصوص در پروژه‌هایی که نیاز به تعداد زیادی سلول با ظرفیت متوسط دارند (مانند ساخت پکیج‌های بزرگ با ولتاژ و جریان بالا) یا برای کاربردهای سبک و نیمه‌سبک بسیار مقرون به صرفه است. با این حال، خریداران باید انتظار داشته باشند که ظرفیت اسمی (2200mAh) ممکن است کمی کاهش یافته باشد، هرچند که سلول‌های سامسونگ به دلیل کیفیت ساخت بالا، معمولاً افت ظرفیت کمتری نسبت به برندهای متفرقه دارند.

مشخصات فنی باتری لیتیومی سامسونگ 22P-M-5C-2200mAh

سلول باتری لیتیومی سامسونگ 22P-M یک نمونه استاندارد با فرم فاکتور محبوب 18650 است که برای مصارف عمومی و نیمه‌سنگین طراحی شده است. این باتری‌ها به دلیل ایمنی و پایداری خوب، در بسیاری از بسته‌های باتری مورد استفاده قرار می‌گرفتند.

مشخصات کلیدی این سلول در جدول زیر خلاصه شده است:

ویژگیمقدارواحدتوضیحاتمدل22P-M (یا مشابه سری Samsung INR18650-22P)-کد شناسایی محصول سامسونگشکل ظاهری (سایز)18650میلی‌مترقطر 18mm، طول 65mmظرفیت اسمی2200mAhحداکثر ظرفیت تئوری در شرایط استانداردولتاژ نامی (اسمی)3.6 یا 3.7Vولتاژ کاری رایج باتری لیتیوم-یونحداکثر ولتاژ شارژ4.20Vولتاژ قطع شارژحداقل ولتاژ دشارژ2.50 (توصیه شده) تا 3.0Vولتاژ قطع ایمنیحداکثر جریان تخلیه پیوسته (Continuous Discharge Rate)5C-نرخ تخلیه ایمن و پیوستهحداکثر جریان تخلیه (پیک)بسته به سلامت سلول (معمولاً 10C به بالا)Aجریان لحظه‌ای قابل تحملشیمی سلوللیتیوم نیکل منگنز کبالت اکسید (NMC)-شیمی استاندارد برای تعادل بین ظرفیت و قدرتساختاراستوانه ای (Cylindrical)-فرم فاکتور استاندارد

محاسبه جریان تخلیه بر اساس 5C:

نرخ تخلیه 5C به این معناست که باتری می‌تواند جریانی معادل 5 برابر ظرفیت اسمی خود را به صورت پیوسته تخلیه کند.

[
\text{جریان تخلیه پیوسته} (I_{\text{cont}}) = \text{ظرفیت} \times \text{نرخ C} ]

[
I_{\text{cont}} = 2200 \text{mAh} \times 5 = 11000 \text{mA} = 11 \text{A} ]

بنابراین، این باتری لیتیومی سامسونگ توانایی تأمین جریان 11 آمپر به صورت پایدار را دارد، که آن را برای کاربردهای نیمه‌سنگین بسیار مناسب می‌سازد.

ساختار و شیمی سلول (NMC)

باتری‌های سری 22P سامسونگ معمولاً از شیمی لیتیوم-یون با کاتد نیکل-منگنز-کبالت (NMC) استفاده می‌کنند. این شیمی تعادل بسیار خوبی بین سه فاکتور کلیدی ارائه می‌دهد:

1. چگالی انرژی بالا: امکان ذخیره انرژی بیشتر در فضای کمتر.
2. نرخ توان مناسب: امکان تخلیه جریان‌های بالاتر نسبت به باتری‌های LFP یا LCO قدیمی‌تر.
3. ایمنی و طول عمر مناسب: مقاومت نسبتاً خوب در برابر گرما و سیکل‌های شارژ/دشارژ.

اجزای اصلی سلول:

• کاتد (الکترود مثبت): معمولاً ترکیبی از $\text{LiNiMnCoO}_2$ است که منبع یون‌های لیتیوم را فراهم می‌کند.
• آند (الکترود منفی): گرافیت خالص یا گرافیت اصلاح شده.
• الکترولیت: نمک لیتیوم حل شده در حلال‌های آلی که امکان حرکت یون‌های لیتیوم بین دو الکترود را فراهم می‌کند.
• جداکننده (Separator): یک غشای پلیمری بسیار نازک که تماس فیزیکی بین کاتد و آند را قطع کرده و از اتصال کوتاه جلوگیری می‌کند.

توضیح نرخ تخلیه C-Rate (C-Rate)

نرخ C-Rate یک معیار اساسی برای درک توانایی باتری در تحویل انرژی در زمان‌های مختلف است. این مفهوم برای همه باتری‌های لیتیومی سامسونگ و سایر سلول‌ها کاربرد دارد.

اگر یک باتری با ظرفیت $C$ را در نظر بگیریم:

• نرخ 1C: باتری در یک ساعت کاملاً تخلیه می‌شود (جریان بر حسب آمپر برابر با ظرفیت بر حسب آمپر ساعت است). برای باتری 2200mAh، نرخ 1C برابر با 2.2 آمپر است.
• نرخ 0.5C (یا C/2): باتری در دو ساعت تخلیه می‌شود.
• نرخ 5C (مشخصه این سلول): باتری در زمان ( \frac{1}{5} ) ساعت یا 12 دقیقه تخلیه می‌شود. این نشان‌دهنده توانایی باتری برای تأمین جریان بالا (11 آمپر) بدون آسیب جدی یا افت ولتاژ شدید است.

استفاده از باتری در نرخ‌های C بالاتر از حد توصیه شده (به ویژه برای مدت طولانی) منجر به افزایش تولید گرما، کاهش عمر سیکلی و در موارد شدید، کاهش ایمنی می‌شود.

عملکرد و کاربردها (کارهای سبک تا نیمه‌سنگین)

به دلیل مشخصات فنی و ظرفیت 2200mAh، این مدل باتری لیتیومی سامسونگ در دسته سلول‌های پرظرفیت (High Capacity) و متوسط توان (Medium Power) قرار می‌گیرد.

کاربردهای ایده‌آل:

1. ابزارهای برقی دستی سبک: دریل‌های شارژی کوچک، پیچ‌گوشتی‌های برقی که نیاز به جریان مداوم بیش از 5 تا 7 آمپر ندارند.
2. سیستم‌های روشنایی LED قابل حمل: پروژکتورها و چراغ‌های اضطراری که نیاز به راندمان بالا دارند.
3. پاوربانک‌های با ظرفیت متوسط: ساخت پک‌هایی برای شارژ دستگاه‌های موبایل.
4. پروژه‌های DIY الکترونیکی: رباتیک سبک، ماژول‌های سنسور، و سیستم‌های جمع‌آوری داده که به منبع تغذیه پایدار نیاز دارند.
5. باتری‌های جایگزین لپ‌تاپ: این سلول‌ها اغلب در بسته‌های باتری لپ‌تاپ‌های قدیمی یا متوسط مورد استفاده قرار می‌گرفتند.

توجه: با توجه به نرخ 5C، این باتری برای کاربردهای بسیار سنگین مانند موتورهای الکتریکی بزرگ یا دریل‌های صنعتی با فرکانس کاری بالا توصیه نمی‌شود، زیرا جریان مورد نیاز آن‌ها ممکن است از 15 تا 25 آمپر فراتر رود که نیازمند سلول‌های High-Drain (مانند سری‌های VTC سونی یا P26A پاناسونیک) است.

شارژ و دشارژ باتری‌های لیتیوم-یون

رعایت دقیق پارامترهای شارژ و دشارژ برای حفظ سلامت هر باتری لیتیومی سامسونگ، حتی سلول استوک، حیاتی است.

فرآیند شارژ (CC/CV)

باتری‌های لیتیوم-یون باید با روش استاندارد جریان ثابت/ولتاژ ثابت (CC/CV) شارژ شوند:

1. فاز جریان ثابت (CC): جریان شارژ باید توسط مدار BMS (در صورت استفاده در پک) یا شارژر کنترل شود. برای حداکثر عمر، توصیه می‌شود جریان شارژ کمتر از 0.5C (یعنی 1.1 آمپر) باشد. اگرچه این سلول‌ها می‌توانند تا 1C شارژ شوند، اما برای سلول‌های استوک، محافظه‌کارانه‌تر عمل کردن توصیه می‌شود.
2. فاز ولتاژ ثابت (CV): هنگامی که ولتاژ سلول به 4.2 ولت رسید، جریان شارژ باید ثابت بماند. پس از مدتی که جریان به طور خودکار کاهش یافت (معمولاً به زیر 0.05C)، شارژ باید متوقف شود.

هشدار: هرگز ولتاژ شارژ را از 4.2 ولت برای هر سلول بالاتر نبرید.

فرآیند دشارژ

دشارژ باید تا رسیدن به ولتاژ قطع ایمن انجام شود.

• ولتاژ قطع توصیه شده: 3.0 ولت برای حفظ سلامت بلندمدت.
• حداقل ولتاژ قطع (Cut-off Voltage): 2.5 ولت. دشارژ زیر 2.5 ولت می‌تواند منجر به آسیب دائمی ساختاری به کاتد شود و باتری را غیر قابل شارژ مجدد نماید (Deep Discharge).
• جریان تخلیه: نباید به طور مداوم از 5C (11 آمپر) تجاوز کند.

نکات ایمنی و نگهداری باتری استوک

استفاده ایمن از باتری لیتیومی سامسونگ به ویژه در حالت استوک نیازمند توجه به نکات ایمنی زیر است:

1. مدیریت حرارت: دمای عملیاتی نباید از 60 درجه سانتی‌گراد تجاوز کند. گرمای بیش از حد عامل اصلی خرابی و کاهش عمر است.
2. محافظت فیزیکی: از اتصال کوتاه شدن پایه‌ها (قطب مثبت و منفی) به شدت پرهیز کنید. از پوشش‌های عایق (مثل روکش‌های حرارتی – Heat Shrink) مناسب استفاده نمایید.
3. نظارت بر ولتاژ: اگر باتری استوک را به صورت تکی ذخیره می‌کنید، مطمئن شوید که ولتاژ آن در محدوده 3.7 تا 3.8 ولت (حالت نیمه شارژ) قرار دارد. هرگز سلول‌های لیتیومی را با ولتاژ کاملاً خالی (زیر 2.8 ولت) برای مدت طولانی ذخیره نکنید.
4. استفاده از BMS: در ساخت هر پکیج چند سلولی، استفاده از یک مدار مدیریت باتری (BMS) برای حفاظت در برابر شارژ بیش از حد، تخلیه بیش از حد و متعادل‌سازی سلول‌ها (Balancing) ضروری است.
5. بررسی ظاهری: قبل از استفاده، هر گونه تورم، نشت یا آسیب فیزیکی به بدنه فلزی باتری را بررسی کنید. سلول‌های متورم باید فوراً و به طور ایمن دفع شوند.

مزایا و معایب باتری استوک سامسونگ 22P-M

انتخاب این باتری‌ها نیازمند سنجش دقیق مزایا و معایب آن‌هاست:

مزایا:

• قیمت فوق‌العاده پایین: مقرون به صرفه‌ترین راه برای دسترسی به سلول‌های با کیفیت سامسونگ.
• کیفیت سلول پایه: حتی اگر استوک باشند، به دلیل ساخت اصلی سامسونگ، ایمنی و کیفیت شیمیایی بالاتری نسبت به سلول‌های نو متفرقه دارند.
• مناسب برای پروژه‌های نمونه‌سازی: عالی برای تست مدارها و ساخت پکیج‌هایی که به ظرفیت بالا نیاز ندارند.
• نرخ تخلیه مناسب (5C): برای اکثر تجهیزات سبک الکترونیکی کافی است.

معایب:

• ظرفیت کمی کاهش یافته: به دلیل کارکرد قبلی، ممکن است ظرفیت واقعی کمی کمتر از 2200mAh باشد (مثلاً 2000 تا 2150mAh).
• طول عمر سیکلی محدودتر: تعداد سیکل‌های باقی‌مانده از باتری ناشناخته است.
• عدم تضمین سلامت کامل: نیاز به تست دقیق توسط مصرف‌کننده برای تأیید سلامت (SoH).
• تفاوت ظاهری: ممکن است دارای برچسب‌های کنده شده، خط و خش یا آثار لحیم‌کاری باشند.

سوالات متداول (FAQ) در مورد باتری استوک

1. آیا استفاده از باتری استوک سامسونگ ایمن است؟
بله، اگر از یک شارژر/دشارژر مناسب با نظارت دقیق استفاده شود و باتری‌ها قبل از استفاده تست شوند و ساختار فیزیکی سالمی داشته باشند، ایمن هستند. اما همیشه باید انتظار کاهش جزئی عملکرد را داشت.

2. چگونه بفهمم ظرفیت واقعی باتری استوک چقدر است؟
تنها راه، تست دقیق ظرفیت است. باتری را با جریان 0.5C (1.1 آمپر) تا 4.2 ولت شارژ کنید، سپس با جریان ثابت 1 آمپر (یا 0.5C) تا 3.0 ولت دشارژ نمایید. مقدار تخلیه شده بر حسب میلی‌آمپر ساعت، ظرفیت تقریبی شماست.

3. آیا این باتری‌ها برای ویپ (Vaping) مناسب هستند؟
خیر. ویپینگ به جریان‌های تخلیه بسیار بالا (20 تا 30 آمپر یا بیشتر) نیاز دارد. این مدل 22P-M یک سلول ظرفیتی است و برای آن کاربردها مناسب نیست.

4. تفاوت 22P-M با مدل‌های جدیدتر سامسونگ چیست؟
مدل‌های جدیدتر معمولاً از شیمی‌های پیشرفته‌تر NMC یا NCA استفاده می‌کنند که چگالی انرژی بالاتر، نرخ C بیشتر و عمر سیکلی طولانی‌تری ارائه می‌دهند.

جمع‌بندی

باتری لیتیومی سامسونگ 22P-M-5C-2200mAh (استوک) یک گزینه اقتصادی و هوشمندانه برای مهندسان، علاقه‌مندان به الکترونیک و سازندگان پروژه‌هایی است که نیاز به تأمین انرژی قابل اعتماد با توانایی تحویل جریان تا 11 آمپر دارند. با درک دقیق ماهیت استوک بودن و رعایت اصول ایمنی در شارژ و دشارژ، می‌توانید از عملکرد با کیفیت سلول‌های سامسونگ با کسری از هزینه خرید سلول نو بهره‌مند شوید. این سلول‌ها نقطه تلاقی مناسبی بین کیفیت ساخت برند معتبر و صرفه اقتصادی ایجاد می‌کنند.
