آرایش 6S4P چیست و چه تاثیری در قدرت دارد؟
رمزگشایی از اعداد روی باتری و تأثیر آن بر ولتاژ و آمپراژ خروجی

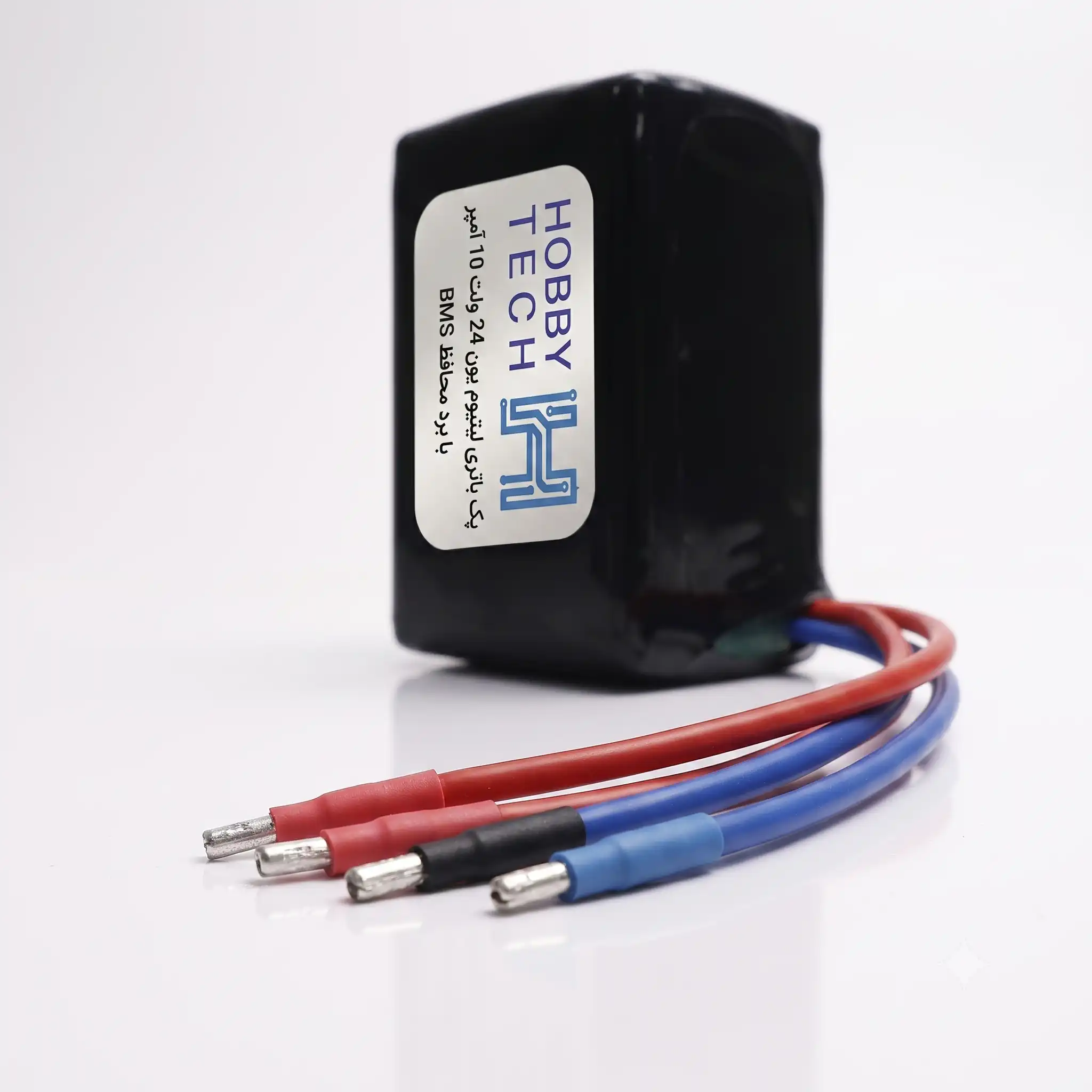

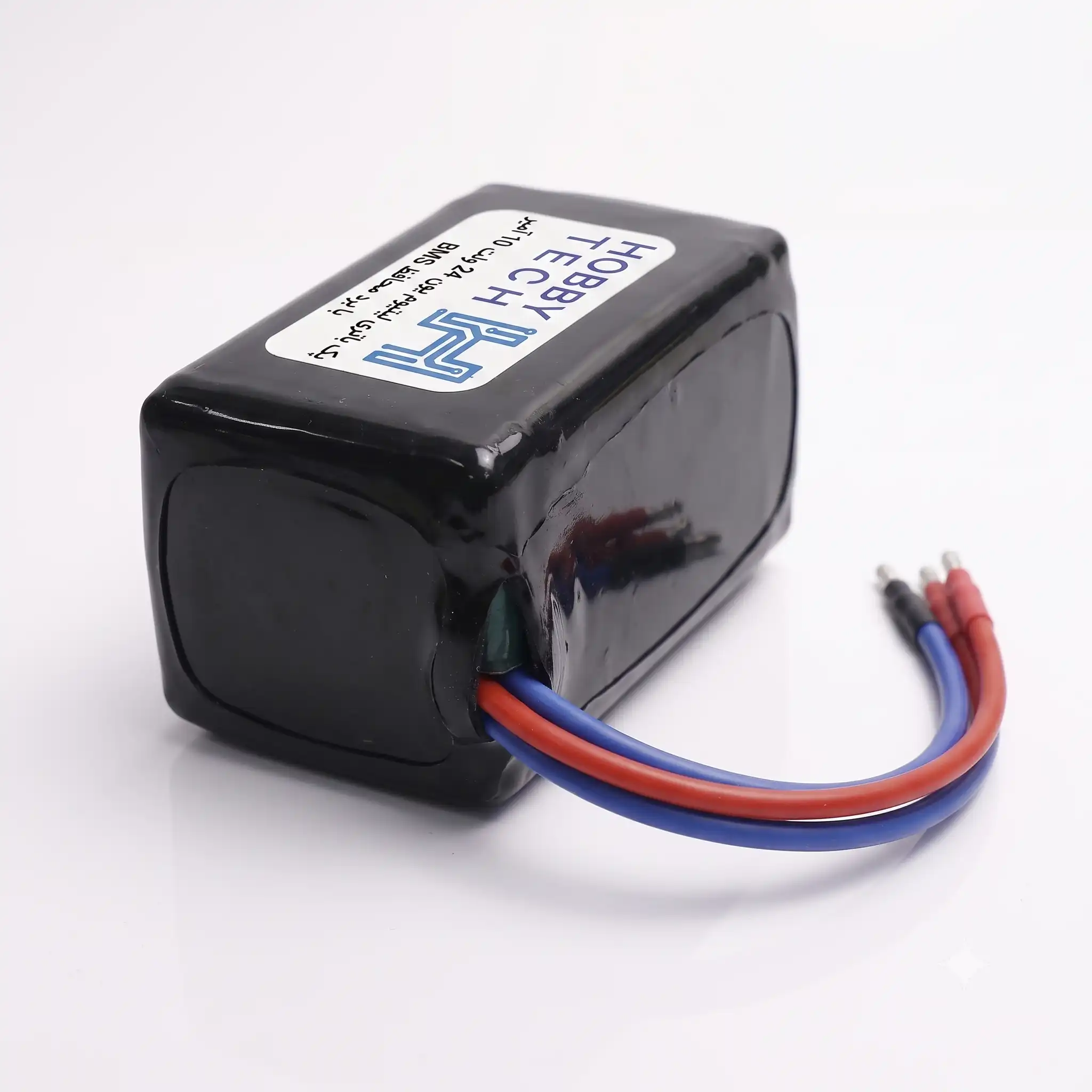

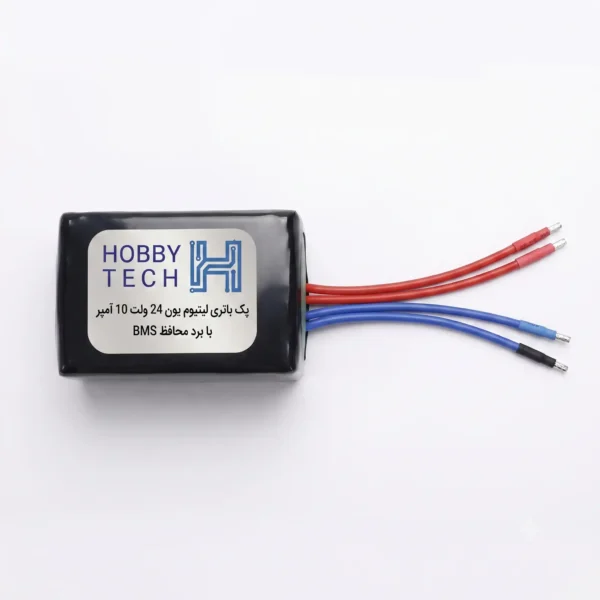

وقتی در صنعت باتری از «پک ۲۴ ولت» صحبت میکنیم، در واقع به شبکهای از سلولهای کوچکتر اشاره داریم که با هم ترکیب شدهاند. عبارت 6S4P که در عنوان این پک باتری لیتیوم یون ۲۴ ولت ۱۰ آمپر مشاهده میکنید، نقشه ساخت و DNA این محصول را نشان میدهد.
حرف S مخفف Series (سری) است. در این پک، ما ۶ دسته سلول لیتیوم-یون ۳.۷ ولتی را با هم سری کردهایم ($6 \times 3.7V = 22.2V$). بنابراین ولتاژ نامی و اصلی این پک دقیقاً ۲۲.۲ ولت است که در هنگام فولشارژ شدن به حدود ۲۵.۲ ولت میرسد و به عنوان استاندارد جهانی باتریهای ۲۴ ولت لیتیومی شناخته میشود.
حرف P مخفف Parallel (موازی) است. برای رسیدن به ظرفیت بالای ۱۰ آمپرساعت (10Ah)، ما ۴ ردیف از این سلولها را با هم موازی کردهایم. این آرایش چهارگانه نه تنها ظرفیت را برای پیمایش مسافتهای طولانی افزایش میدهد، بلکه باعث توزیع متوازن حرارت و کاهش فشار روی تکتک سلولها میشود.
تفاوت ۱۲ آمپر پیوسته و ۱۵ آمپر لحظهای: موتورهای براشلس (Brushless) که در اسکوترها و موتورهای برقی استفاده میشوند، در زمان روشن شدن یا هنگام بالا رفتن از سربالایی تند، ناگهان جریانی بسیار بیشتر از حالت عادی طلب میکنند (Inrush Current). برد محافظ (BMS) این پک طوری کالیبره شده است که جریان ۱۲ آمپر را به صورت مداوم و بدون داغ شدن تأمین کند و در عین حال اجازه دهد برای چند ثانیه حیاتی، جریان ۱۵ آمپر لحظهای (پیک) از آن عبور کند تا موتور خاموش یا ریپ نزند.
- ⚡
ولتاژ نامی ۲۲.۲ ولتتضمینکننده سرعت و دور موتور بالا در وسایل نقلیه الکتریکی بدون افت توان.
- ⚖️
بالانس جریان با شبکه 4Pجلوگیری از افت ولتاژ سلولها با تقسیم فشار کاری بین ۴ سلول موازی.
- 🚀
شتابگیری بدون قطعیپوشش دادن توان لحظهای ۱۵ آمپر برای استارت پرقدرت اسکوترها در شیبها.
🛑 هشدار بسیار مهم: این پک باتری برای UPS نیست!
یکی از اشتباهات رایج کاربران، خرید پکهای لیتیوم-یون برای جایگزینی باتریهای دستگاه یو پی اس (UPS) سرورها یا دوربینها است. پک باتری لیتیوم یون ۲۴ ولت ۱۰ آمپر به دلیل ماهیت شیمیایی لیتیوم-کبالت، به هیچ عنوان نباید به صورت دائم و پیوسته به شارژر متصل بماند (پدیدهای که در UPSها به نام Float Charging یا شارژ شناور اتفاق میافتد).
شارژ مداوم باعث پدیدهای به نام Lithium Plating (رسوب لیتیوم فلزی روی آند) میشود که مقاومت داخلی باتری را به شدت بالا برده، باعث متورم شدن سلولها (باد کردن) و در نهایت خطر جدی آتشسوزی یا انفجار میشود. این پک انحصاراً برای وسایل متحرک و شارژ ادواری طراحی شده است. (اگر برای UPS باتری نیاز دارید، باید از محصولات لیتیوم آهن فسفات LiFePO4 موجود در سایت استفاده کنید).
این پک باتری ۲۴ ولت برای چه وسایلی طراحی شده است؟
طراحی شده برای دستگاههایی که با یک بار شارژ، ساعتها فعالیت سنگین مکانیکی دارند.
مشخصات فنی و الکتریکال کالا
اطلاعات دقیق مونتاژ، محدودههای ولتاژ و خروجی جریان این پک باتری
| شیمی و نوع سلولها | لیتیوم-یون (Li-ion) – سایز استاندارد 18650 |
| جریان دشارژ پیوسته (Continuous) | 12 Amp |
| محدوده ولتاژ شارژ کامل | 25.2V (هر سلول تا ۴.۲ ولت شارژ میشود) |
| مدار محافظ هوشمند (BMS) | دارد (مدل 6S یکپارچه جهت بالانس و جلوگیری از اتصال کوتاه) |
| کاربرد ممنوعه | غیر قابل استفاده در دستگاههای UPS (خطر خرابی شدید) |
🔌 الزام استفاده از شارژر ۲۵.۲ ولت
شارژرهای معمولی ۲۴ ولت سرب-اسید یا منابع تغذیه صنعتی، ولتاژی در حدود ۲۷.۶ تا ۲۸.۸ ولت دارند. اگر این شارژرها را به پک باتری لیتیوم یون ۲۴ ولت ۱۰ آمپر (6S) متصل کنید، برد BMS فوراً قطع کرده یا در صورت نقص، باتری شما دچار آتشسوزی خواهد شد. برای شارژ ایمن، کامل و اصولی این پک، حتماً باید از یک شارژر اختصاصی لیتیوم یون 6S با ولتاژ خروجی دقیق ۲۵.۲ ولت استفاده نمایید. تهیه این شارژر از سایت ما ضامن طول عمر باتری شماست.
سوالات متداول درباره این باتری قدرتمند
۱. ولتاژ این پک بالاخره ۲۲.۲ ولت است یا ۲۴ ولت؟
در صنعت موتورهای برقی، این پکها با نام تجاری «۲۴ ولت» شناخته و فروخته میشوند. اما از نظر مهندسی دقیق، به دلیل استفاده از ۶ سلول سری شده ۳.۷ ولتی، ولتاژ نامی (متوسط) این پک ۲۲.۲ ولت است. هنگام فولشارژ شدن نیز به ولتاژ ۲۵.۲ ولت میرسد که به طور کامل با درایورهای موتورهای ۲۴ ولتی سازگاری دارد.
۲. آیا میتوانم با این پک، دوچرخه برقی خود را ارتقا دهم؟
بله، کاملاً. اگر هابموتور دوچرخه شما با سیستم ۲۴ ولت کار میکند و توان آن حدوداً بین ۲۵۰ تا ۳۵۰ وات است، این باتری با جریان پیوسته ۱۲ آمپری خود بهترین عملکرد را برای شما خواهد داشت و مسافت پیمایش شما را به لطف ظرفیت ۱۰ آمپر ساعت به شدت افزایش میدهد.
۳. دلیل اینکه نمیتوان از آن برای UPS استفاده کرد دقیقاً چیست؟
دستگاههای UPS همیشه باتری را روی یک ولتاژ ضعیف در حالت شارژ نگه میدارند (Float Charge). باتریهای سربی و لیتیوم فسفات (LiFePO4) این حالت را تحمل میکنند. اما شیمی باتریهای لیتیوم-یون (Li-ion) در صورت شارژ مداوم و قرار گرفتن پیوسته در ولتاژ بالا، ساختار کریستالی خود را از دست داده و لیتیوم درون آنها فلزی میشود که منجربه بادکردگی و انفجار قطعی خواهد شد.
۴. نقش جریان لحظهای ۱۵ آمپر چیست؟
موتورها در لحظه شروع به حرکت (مخصوصاً اگر شخصی روی اسکوتر سوار باشد) برای غلبه بر اینرسی، جریانی بیشتر از حالت حرکت نرمال میکشند. برد BMS این پک طوری طراحی شده که به جای قطع کردن جریان در این لحظات، اجازه عبور ۱۵ آمپر را برای چند ثانیه میدهد تا موتور شما به راحتی راه بیفتد.
مونتاژ اختصاصی برای وسایل نقلیه برقی
اگر تولیدکننده یا تعمیرکار تخصصی اسکوتر، هاوربرد و دوچرخههای برقی هستید و به پک باتری لیتیوم یون ۲۴ ولت ۱۰ آمپر در قالبها و ابعاد خاص نیاز دارید، مهندسین هابیتک آماده طراحی و نقطهجوش سفارشی با بالاترین کیفیت برای شما هستند.
